Статьи  ->  Установка точек доступа и WiFi видеонаблюдения на большое расстояние (2 км)

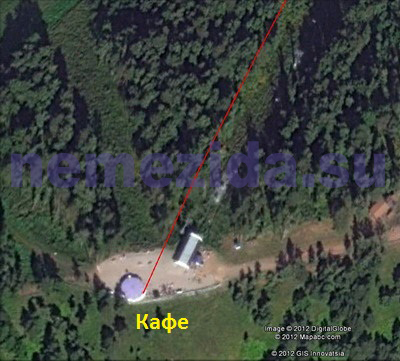

    Как-то после экскурсии на канатную дорогу появилась у меня идея организовать онлайн трансляцию видео со смотровой площадки в заповеднике "Столбы" возле Красноярска. Диспозиция была такова. Точка наблюдения находится на одной из живописных гор заповедника. Из инфраструктуры на вершине присутствует кафе с характерным названием "Вибрам" и станция канатной дороги для любителей горнолыжного экстрима. Точка приема находилась в одном из ресторанов у подножия горы. Расстояние между точками довольно большое - около двух километров. Перепад высот - метров двести пятьдесят. На вершине все передающее оборудование предполагалось установить в кафе. Вопрос с размещением видеокамеры и антенн с владельцем кафе был урегулирован путем установки видеокамер в заведении общепита с возможностью организации бесплатного Wi-Fi доступа к Интернету. Через прогу Google Earth точки передачи и приема сигнала выглядят вот так:
Установка Wi-Fi видеонаблюдения - Красноярск
Монтаж WiFi видеонаблюдения - Красноярск

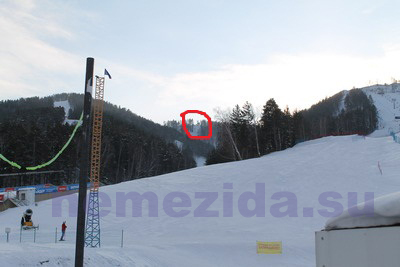

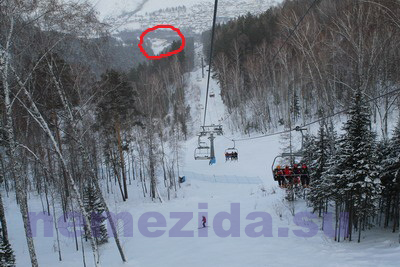

    А вот так предполагаемые места установки WiFi-антенн выглядели в реальных условиях (вид снизу и сверху):
Вид снизу на место монтажа
Вид сверху на место монтажа

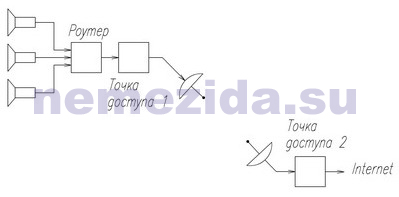

    Структурная схема системы WiFi-видеонаблюдения такова: IP-видеокамеры в кафе и на смотровой площадке подключаются к роутеру. Роутер подключен к точке доступа (WiFi точке) с выносной параболической антенной, нацеленной вниз к ресторану. На ресторане установлена аналогичная Wi-Fi антенна с точкой доступа, подключенной к местной локальной сети с возможностью выхода в Интернет.
Схема Wi-Fi видеонаблюдения - Красноярск

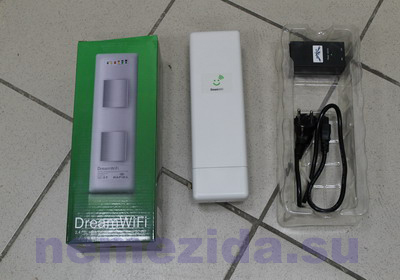

    Приступим к ключевому моменту - выбору оборудования. По поводу точек доступа решила остановиться на NanoStation 2K. Эта точка уличного исполнения с возможностью подключения выносной антенны. Она достаточно надежна, по крайней мере особых проблем с ней на прошлым объектах не было. Питается по сетевому кабелю, посредством подачи напряжения с помощью инжектора питания.
Точка доступа NanoStation 2K

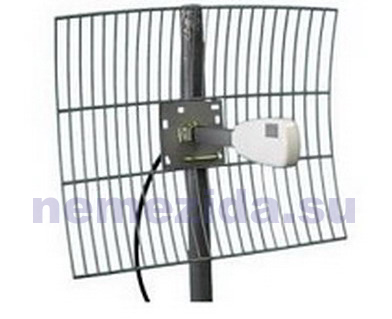

    Антенны выбираем узконаправленные с хорошим коэффициентом усиления. Например, параболическая Bester-Parabolic 2400-27 (6 град., 27 дБ) подошла как нельзя лучше. Правда, оказалась она очень уж здоровая, на фото в Инете казалось не такой габаритной. Не забываем о том, чем уже диаграмма направленности у антенны, тем меньше посторонних сигналов (шумов) она принимает и тем проще точке доступа отфильтровывать полезный сигнал от прочей эфирной шелухи.
Параболическая Wi-Fi антенна - Красноярск

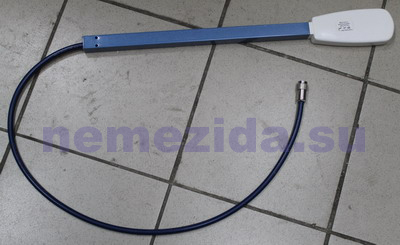

Облучатель для параболической Wi-Fi антенны

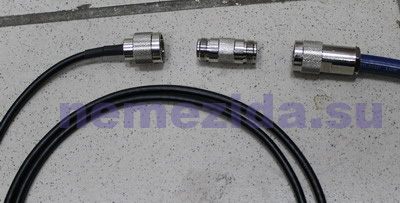

    Помимо WiFi-антенн к ним необходимо прикупить коаксиальные кабели с разъемами для подключения к точкам и переходники. Длины коаксиальных кабелей необходимо минимизировать. В данном случае были применены готовые кабельные сборки RG-58, RP-SMA - Nmale длиной по полтора метра. В принципе можно было уменьшить и до полуметра.
Кабель и переходник к WiFi-антенне

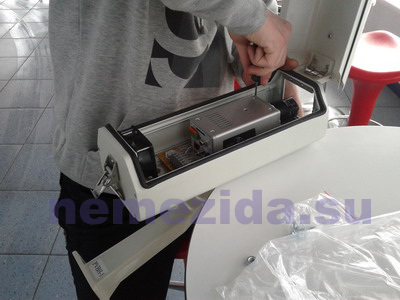

IP-видеокамера для установке на улице - типа SVI-402 P/ICR в подходящем по размерам термокожухе, IP-видеокамеры в помещении кафе - типа SVI-101.
IP-видеокамера SVI-402 P/ICR

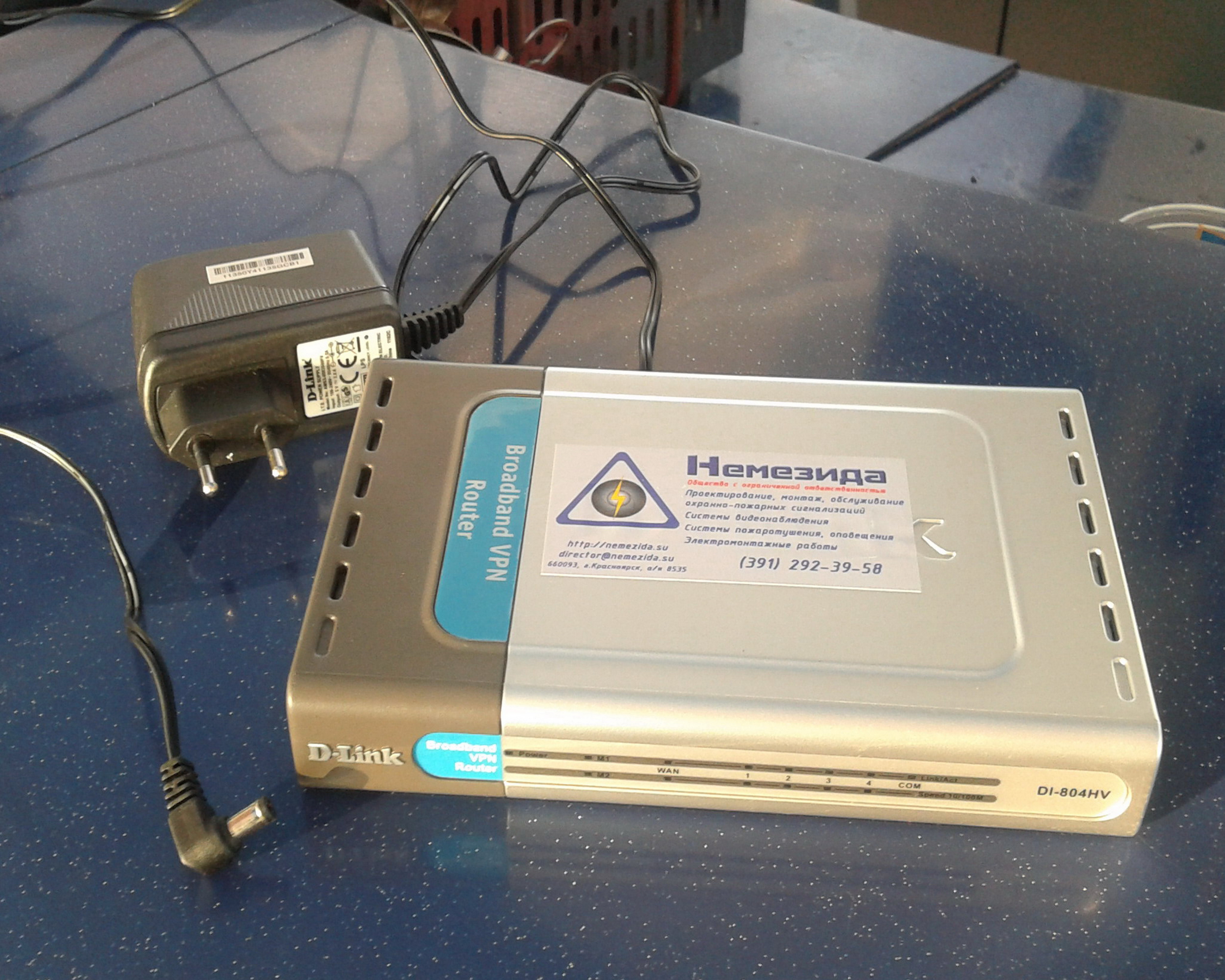

Выбор роутера некритичен. В данном случае использован завалявшийся на складе четырехвходовый D-Link DI-804HV.
Роутер для WiFi-видеонаблюдения - Красноярск

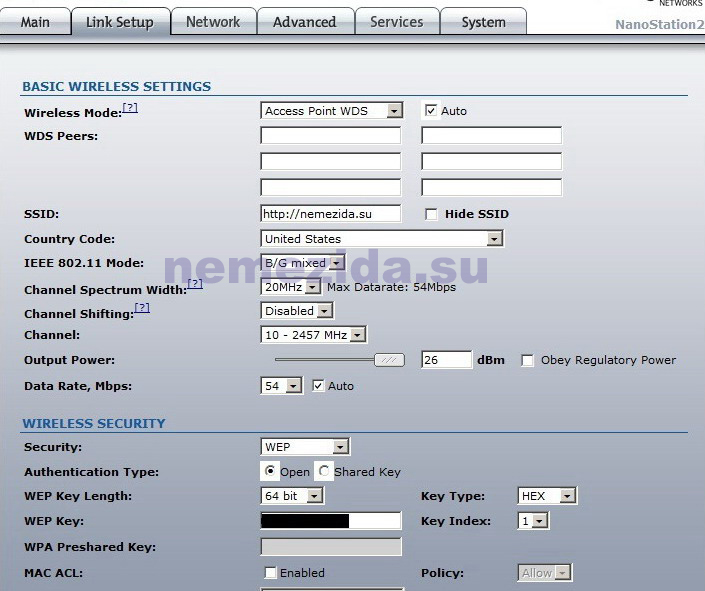

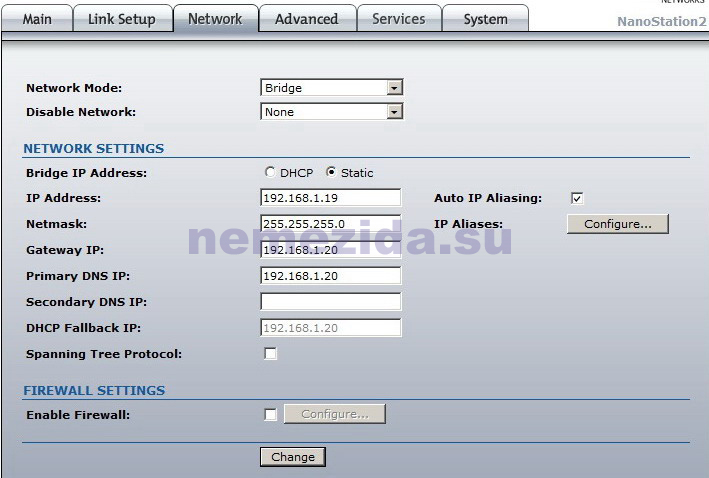

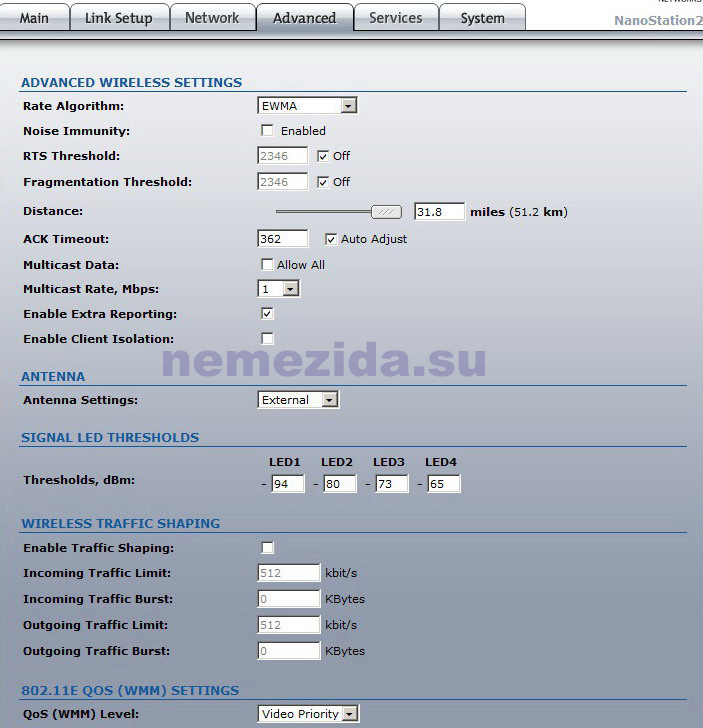

    Настройку и задание параметров точек доступа производили у нас в конторе. В полевых условиях это могло быть затруднительным из-за большого расстояния. Растянули кабели и патч-корды по коридору вечерком после работы, чтоб менеджеры из соседних офисов не запинались. Точки доступа подключили к двум компам. Тип соединения - прозрачный ("мост"). Вот скриншоты основных настроек.
Скриншот настройки точки доступа Nanostation
Настройка точки Nanostation
Настройка точки доступа Nanostation

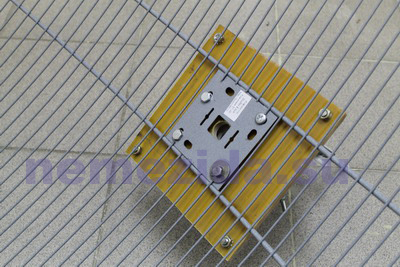

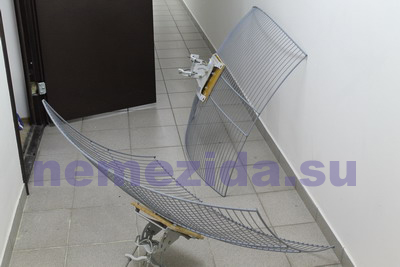

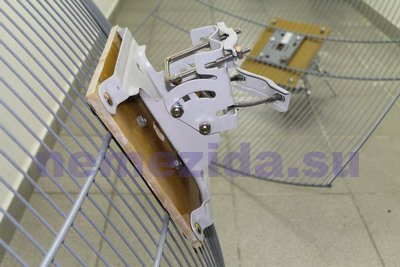

    С антеннами вышла небольшая заминка. Дело в том, что кронштейн, идущий в комплекте с Bester-Parabolic 2400-27 предназначен для установки антенны строго в горизонтальном положении. Данная ситуация никак нас не устраивала, поскольку из-за разницы высот наши антенны должны быть установлены под углом к горизонту, а именно: антенна на горе - опущена вниз, антенна на ресторане - задрана вверх. Самодельные устройства наклона получались слишком громоздкие, поэтому пришлось откопать на радиорынке за цирком пару необходимых кронштейнов. С помощью куска гетинакса (толщиной 1 см), болтов, электролобзика и сверла-коронки с карбидными вставками эти кронштейны были имплантированы к нашим WiFi-антеннам.
Кроштейн к WiFi-антенне
Кроштейн к Wi Fi антенне
WiFi-антенна с устройством наклона

    С матобеспечением по большому счету покончено. Дальше самое увлекательное и интересное - доставка, монтаж и настройка всего оборудования на объекте. Это было просто песня. Как оно зачастую у нас бывает, деньки для этого мероприятия были выбраны холодные и ветреные. Внизу было еще ничего, но на макушке горы ветрюга дул так, что и слышать-то друг друга толком не могли. Одно было очень кстати - возле кафе на стойках была установлена нешуточная ревущая акустика с такими постоянными и задорными басами, что невольно начинаешь подпрыгивать :) Напарник в этом мероприятии оказался тоже любителем монтажного экстрима и креатива, в общем мы увлекательно и с пользой провели время.

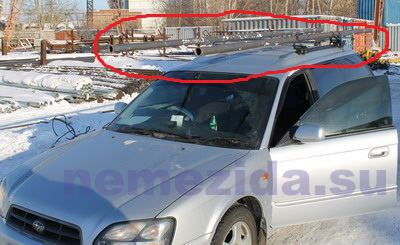

    Началось с того, что ни на кафе, ни на ресторане не нашлось мест для крепления антенн. Поэтому мы на ближайшей металлобазе прикупили стальную трубу 50х3,5 длиной почти восемь метром. Там же мы ее распилили пополам: получилось две стойки. На багажнике моего многострадального субарика они были доставлены к месту монтажа.
Стойка для wi fi антенны

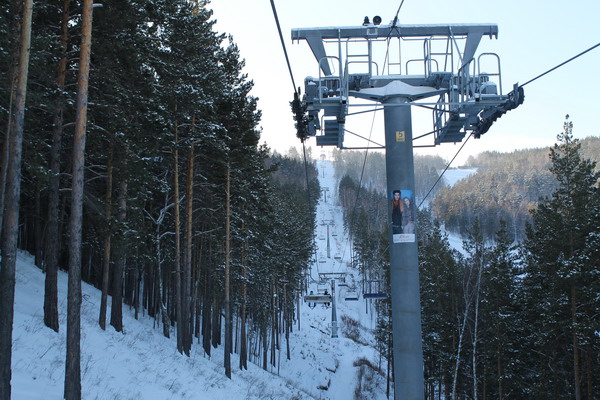

    Установку оборудования решили начать с верхней точки. Ситуация несколько осложнялась тем, что кроме фуникулера наверх никакой дороги особо нет. На нем все и поднимали. Местные лыжники хватались за фотоаппараты, когда наблюдали икебану из труб, антенн, лестницы и мешков, ползущую вверх по тросу.
Подъем Wi Fi видеооборудования
Поставка WiFi оборудования

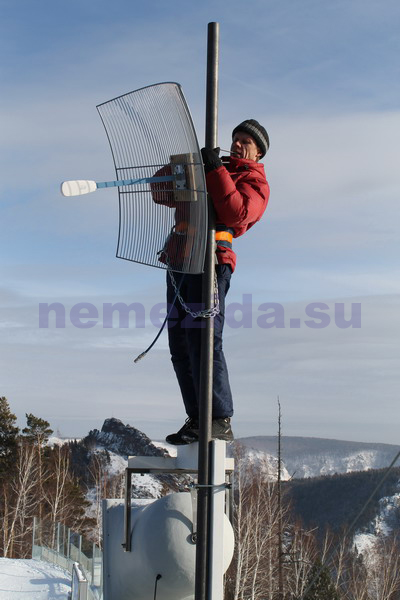

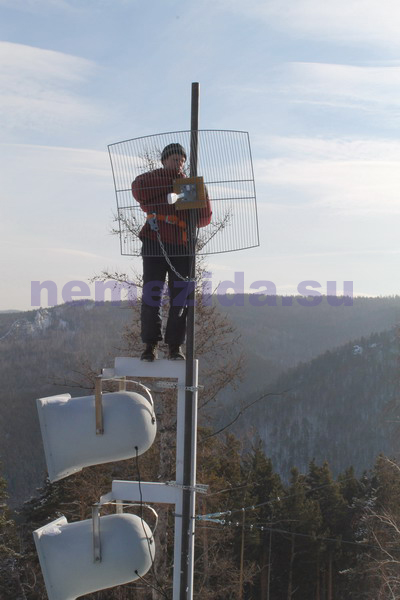

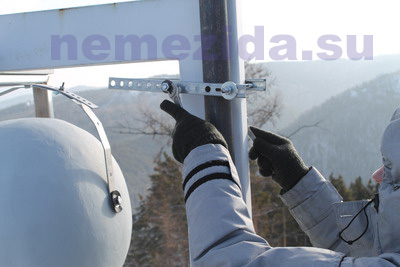

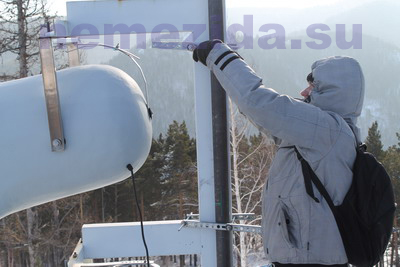

    Отогревшись чаем наверху лезем на крышу кафе. Обзор - шикарный. Ветер - аж в зубах посвистывает. Сначала установили стойку-трубу, а уж потом на ней смонтировали саму антенну и точку доступа. Ориентировали антенну по карте из Google Earth. Подключили устройство грозозащиты (марки "WL-LTN"). Завели LAN-кабель в кафе, установили блок питания, роутер. Выдали напряжение на точку доступа, чтобы держать ее в нагретом состоянии.
Установка антенной мачты
Установка антенной мачты 2
Установка WiFi антенны Установка WiFi антенны

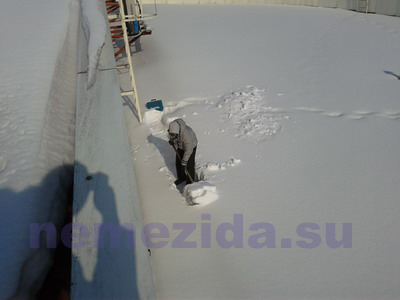

    Полюбовавшись обзором с горы, поехали вниз: устанавливать вторую антенну и точку. Там тоже все было не очень гладко - ветра почти не было, но зато мешали сугробы на крыше ресторана. Пришлось напарнику рыть траншеи трофейной лопатой к местам прокладки сетевого кабеля, пока я размышляла о принципах построения WiFi-сетей, напевая под нос песню Алены Свиридовой "Бедная овечка".
Установка Wi Fi видеонаблюдения
Думы о построениии WiFi сетей

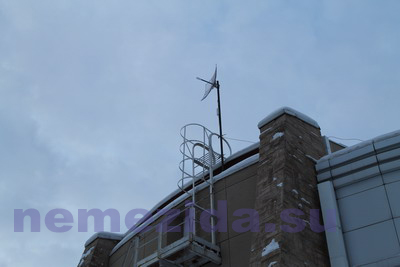

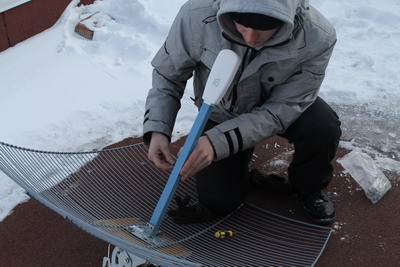

Антенную мачту укрепили на пожарной лестнице. Привинтили облучатель, смонтировали антенну. Установили точку доступа, устройство грозозащиты. Ориентировали антенну на вершину горы.
Сборка антенны
Сборка антенны

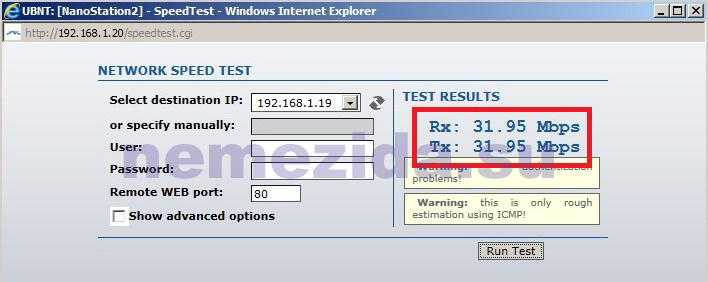

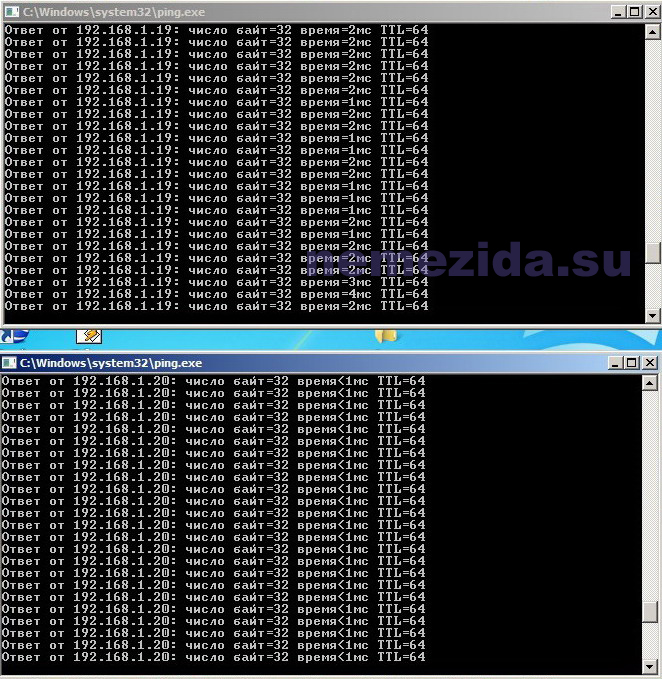

    Спустили по стене здания сетевой кабель в один из кабинетов, выдали напряжение питания на точку. Подключили ноутбук. Слегка, правда, нервничали: вдруг сигнал не пробьется - на горе несколько сосен с березами стояли как раз напротив антенны. Включились, проверили пинг, скорость передачи - все оказалось на уровне :) Задержка пинга - две-четыре миллисекунды, скорость передачи - 30 Мбит/сек. Посидели у ноута с довольными рожами, наслаждаясь стабильным пингом - удовольствие для понимающих :)
Ping
Скорость WiFi соединения

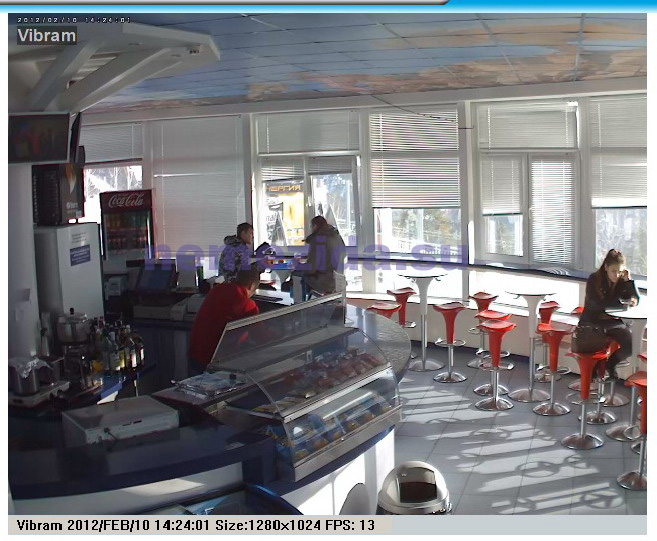

    Через пару дней приехали устанавливать сами IP-видеокамеры. Собственно, тут уже ничего интересного не было - сплошная рутина и скукота. Сконфигурировали роутер, прописав порты и заполнив таблицу роутинга ("белый" IP-адрес нам выделили). Привинтили и настроили три IP-видеокамеры марки SVI-101 на потолке в кафе. Показали директору ресторана онлайн видео, транслируемое из кафе сверху. Вот картинка с одной из камер:
IP-видекамера в кафе

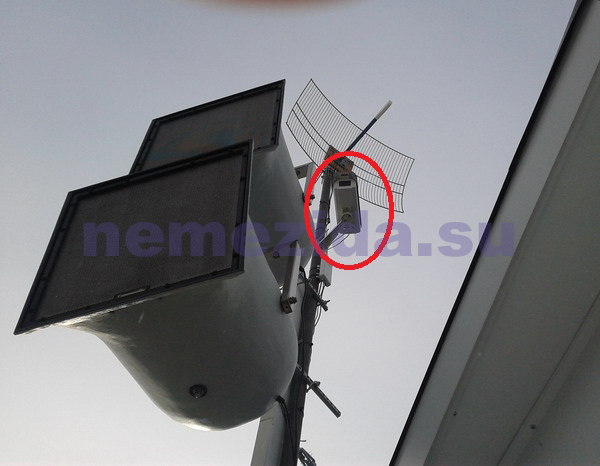

    Установили нашу IP-видеокамеру (типа SVI-402 P/ICR) рядом с антенной, направив ее на наиболее живописные места, наблюдаемые со смотровой площадки. Здесь на фото, кстати, видна акустика, под Dream&Bass из которой мы все и монтировали на горе.
IP-видекамера на горе




Nema Toki Evalvi@mail.ru, г.Красноярск. Март 2012 г.
