База знаний  ->  Расчет параметров цепи, состоящей из двух последовательно соединенных резисторов (потребителей)

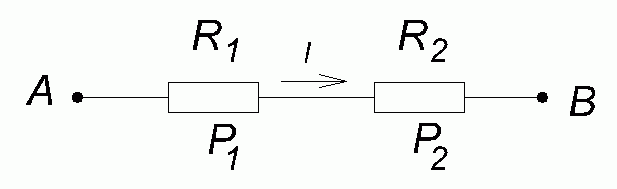

Расчет параметров цепи из двух последовательно соединенных резисторов (потребителей). Задача тривильная для школьного курса физики. Два последовательних резистора Итак, имеем два последовательно соединенных резистора R1 и R2. Мощность каждого известна. Определим какой из них сильнее нагреется при подаче напряжения на цепь (контакты А и В). Каждый потребитель в сети (резистор) имеет номинальную мощность (в нашем случае Po1 и Po2), то есть ту мощность, которая рассевается на нем при подаче номинального напряжения (Uo) и протекании тока. Для решения задачи определим сопротивления резисторов, которое равно отношению квадрата напряжения Uo к мощности (Po1 и Po2 соответственно).

Мощность первого резистора   Вт

Мощность второго резистора   Вт

Напряжение Uo, при подаче которого на резистор R1 или R2, выделяются мощности Po1 и Po2   В

Соединяем резисторы последовательно и подаем напряжение Uo на контакты А и В. По цепи начнет протекать ток I, создающий падения напряжения на резисторах. Соответственно на них начала выделяться мощность. Как правило, тепловая.



Сопротивление первого резистора R1     Ом

Сопротивление второго резистора R2     Ом

Ток I в цепи     А

Напряжение U1 на резисторе R1     В

Напряжение U2 на резисторе R2     В

Фактическая мощность, выделяемая на резисторе R1     Вт

Фактическая мощность, выделяемая на резисторе R2     Вт

Суммарная мощность цепи     Вт



Из полученных результатов видно, что в цепи, состоящей из двух последовательно соединенных резисторов (потребителей), сильнее нагревается тот резистор, который имеет меньшую номинальную мощность, поскольку он имеет большее сопротивление электрическому току и, следовательно, ток, протекающий через него, нагревает его сильнее.
