Статьи  ->  Как сделать светодиодную подсветка ручек в машине

Как-то в разъездах по краю попалась на глаза вот такая подсветка ручек у авто. Вот фото из инета для образца.
Подсветка дверных ручек машины
    Решила что-то подобное и себе сделать . А заодно и подсветить внутренние ручки и кнопки опускания стекол в салоне. Пассажирам удобней, да и самой пальцем вслепую ночью не тыкать.

    Купила восемь светодиодныхсборок синего цвета на 12В (бывают еще белые и красные) по 50р,
Светодиодная сборка

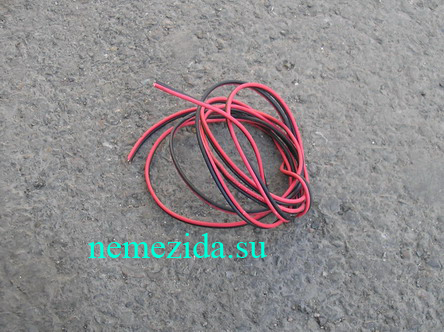

и десять метров многожильного провода 2х0,25 (марку точно не знаю).
Провод
Еще из материалов понадобилась термоусадочная трубка, автомобильный двухсторонний скотч, полпачки нейлоновых 100-милиметровых стяжек и по часу времени на каждую дверь.     Процесс опишу на примере передних дверей. С задними практически все аналогично.

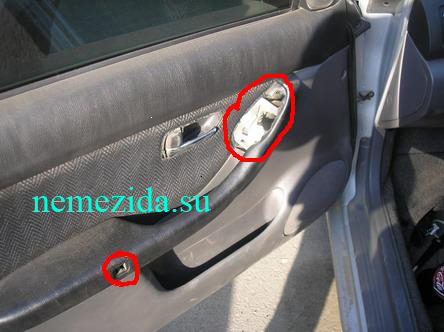

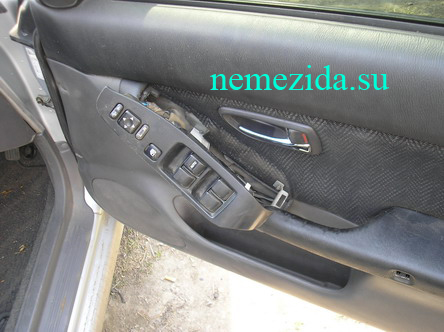

    Начинаем со снятия обшивки дверей. Для этого действа вытаскиваем блок с кнопками и пластиковую заглушку шлицевой отверткой. Отвертку предварительно надо бы обмотать изолентой, чтоб не поцарапать пластик.
Разбираем обшивку
Разбираем обшивку
Выкручиваем два самореза, находящиеся под ними.

Снимаем декоративную решетку с "пищалки". Саму "пищалку" можно и не трогать.

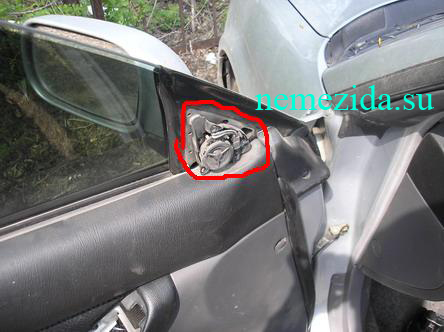

Пищалка

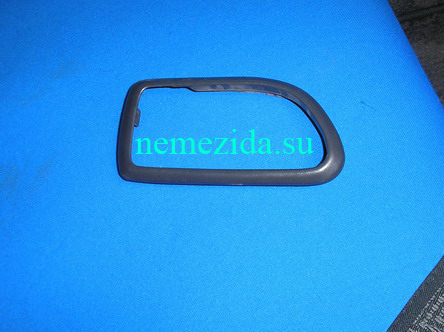

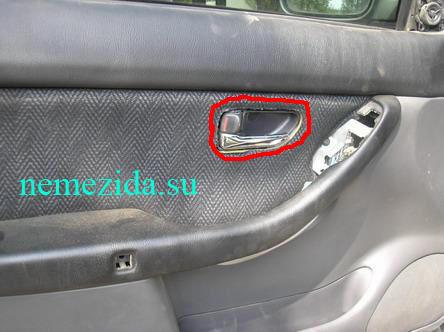

Снимаем окантовку с кармашка ручки (крепится на защелках) с помощью отвертки, поддевая окантовку изнутри.
Разбираем ручку
Разбираем ручку

Снимаем обшивку. По всему периметру она крепится на полипропиленовых защелках-"кнопах". Аккуратно отщелкиваем их, начиная снизу. Потом освобождаем левую и правую сторону обшивки и поднимаем ее вверх, поскольку на верхнем крае самой двери находится еще пара конкретных защелок с металлическими пружинами.
Защелки сверху

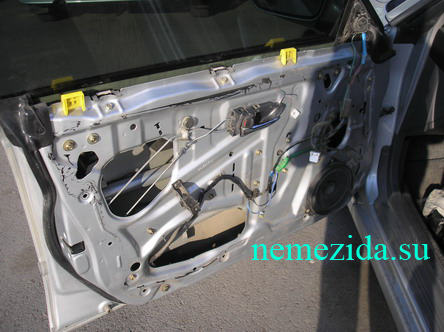

Открывается великолепный обзор, слегка омраченный налетом дорожной пыли.
Дверь внутри

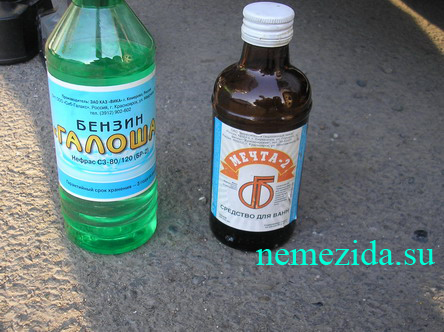

Отдираем полиэтилен и оттираем всю грязь бензом и спиртом.
Спирт, бензин
    Все, подготовительные работы закончены.

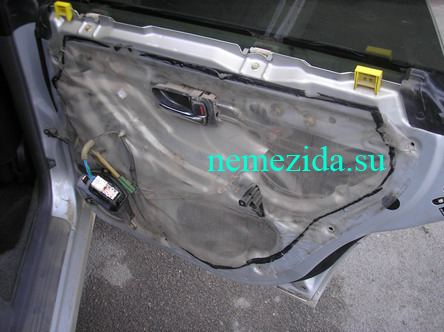

Дверь машины чистая

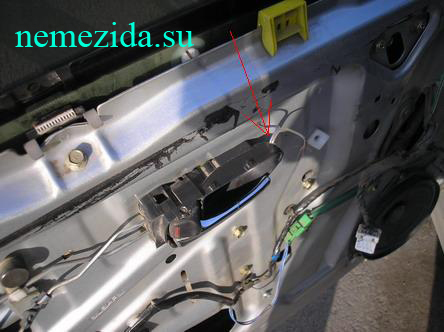

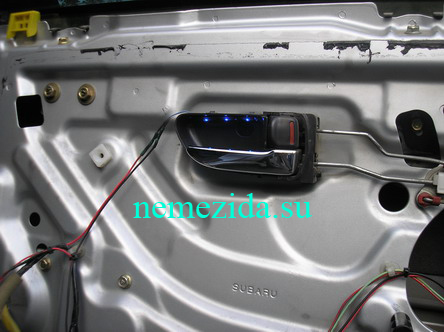

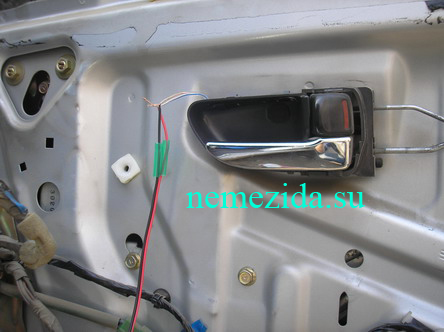

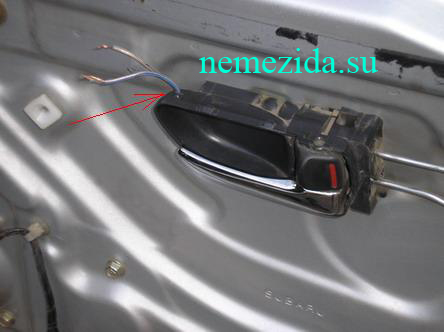

    Далее устанавливаем светодиодную сборку для освещения внутренней дверной ручки. Ну "устанавливаем", конечно, сильно сказано, она просто приклеивается в верхней части кармашка. Провода выводятся через отверстие d=2,5 мм (показано стрелкой).
Установка светодиодных сборок в в ручку
Установка светодиодов в ручку

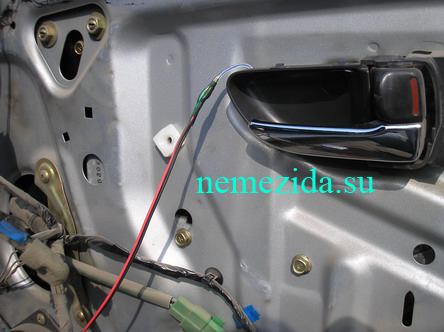

Наращиваем их куском провода длиной сантиметров 60.
Установка светодиодов в ручку
Монтаж светодиодов в ручку

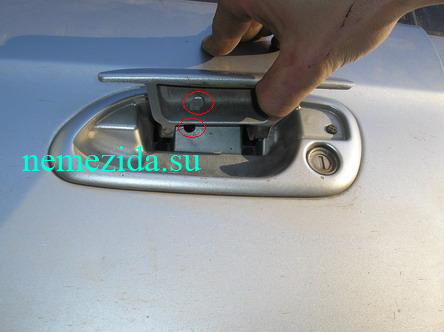

Устанавливаем светодиодную сборку для наружной ручки. Сверлим пару соосных отверстий, диаметр 5 мм.
Установка светодиодов в ручку

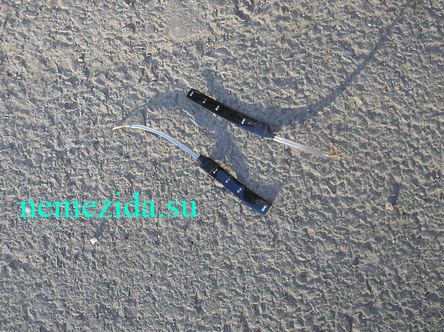

Наращиваем провода на светодиодной сборке куском кабеля длиной около 1,2 м.
Установка светодиодов в ручку

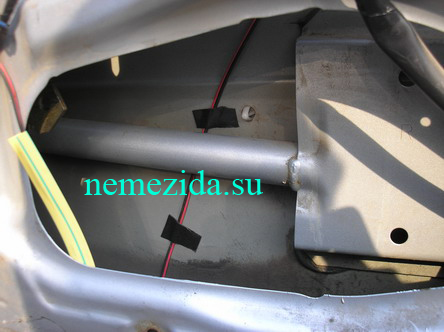

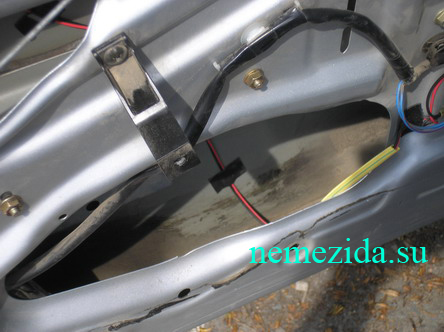

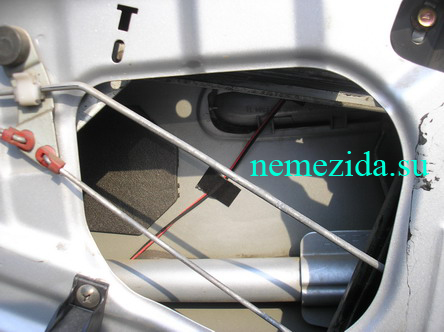

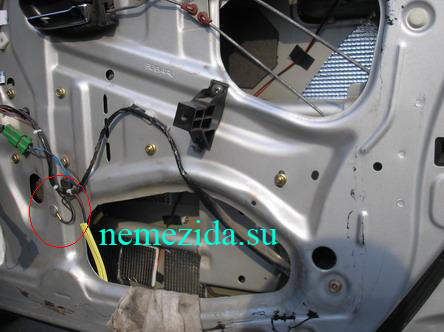

Приклеиваем сборку внутри подвижной части ручки (сверху), провод пропихиваем через отверстия. Крепим его кусочками скотча, сделав в начале небольшой запас (для свободного хода ручки). Опускаем провод вниз по внутренней полости двери, используя все тот же скотч, и не забывая о том, что стекло в момент опускания все пооторвет нафик, если будут провисы и петли. В самой ручке петельку провода крепим Космофеном. Перегибы кабеля защищаем кусочками ПВХ трубки.
Крепим провод в двери
Крепим провод в двери
Монтаж провода в двери

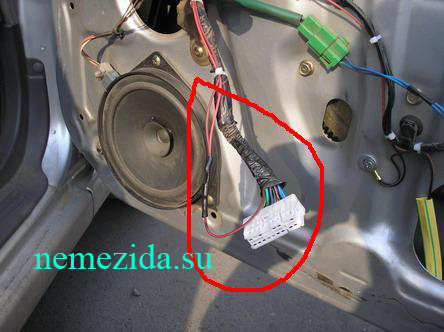

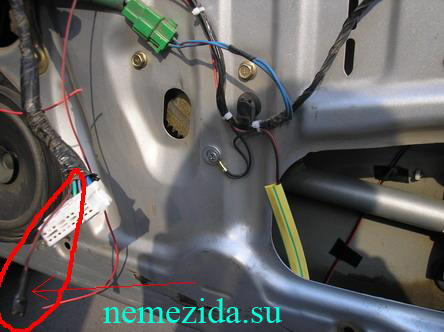

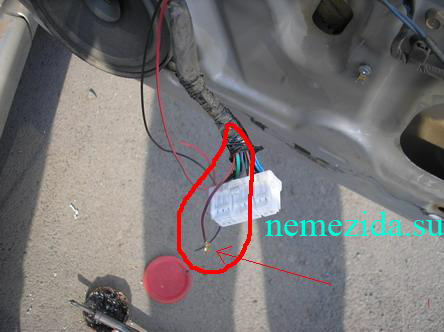

Далее в разъеме управления подъемником стекла с помощью авометра находим провод, на котором присутствует напряжение +12В при включении зажигания (независимо от положения кнопки блокировки открывания окон). Он обычно имеет большее сечение по сравнению с остальными. Делаем на нем ответвление с быстроразъемным соединителем ("мама").
Разъем питания
Разъем питания

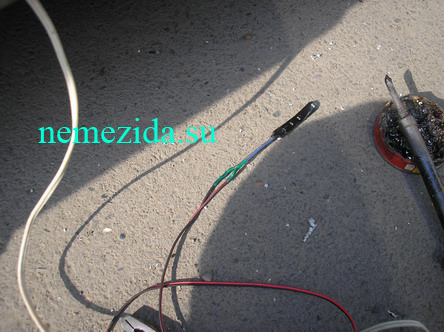

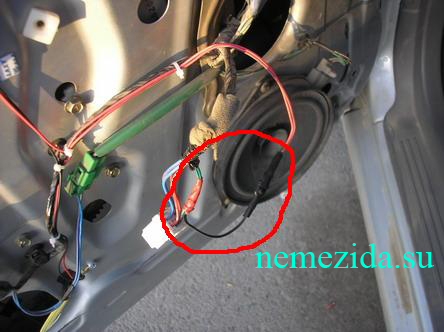

Подводим к нему плюсовые провода от кабелей обоих сборок, скручиваем их, водружаем на них соединитель ("папа"). Подключаем.
Разъем питания
Разъем питания
Так, все "плюс" питания готов. Сейчас подключаем "землю". Здесь все просто. С помощью самореза с пресс-шайбой крепим разъем-"землевку"и подключаем к нему "минусовые" провода от сборок. Зазамление

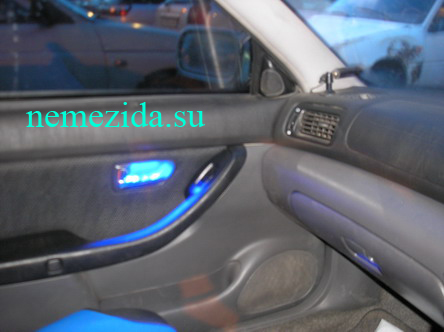

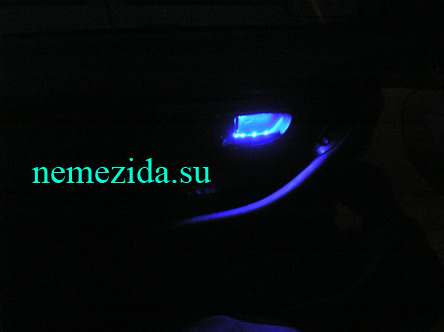

Включаем зажигание в машине, любуемся иллюминацией. Пару раз опускаем/подымаем стекло, дабы убедиться, что нигде ничего не цепляется.
Проверка свечения
Проверка свечения светодиодов

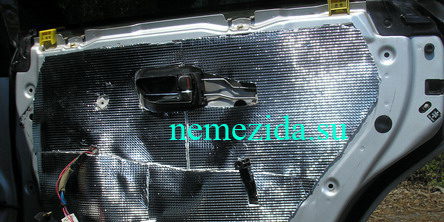

Закрываем внутреннюю поверхность двери вместо штатного полиэтилена изолоном (вроде так этот материал называется) толщиной 5мм. У него одна сторона липучая, держится хорошо. Плюс дополнительная шумо/теплоизоляция. Правда, чтоб очистить, а тем более, оклеить полость двери изнутри, надо почувствовать себя гинекологом.
Шумоизоляция двери авто
Собираем обшивку в обратном порядке. Не забываем перед сборкой тщательно обдуть от пыли уплотнители окна и и весь тракт движения стекла. Иначе песок, попавший туда во время всех манипуляций с дверью, в последствии исцарапает стекло.

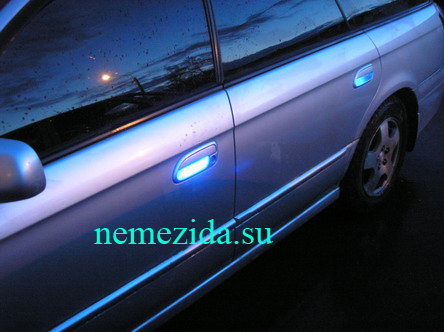

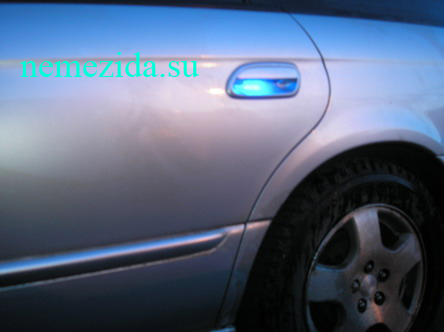

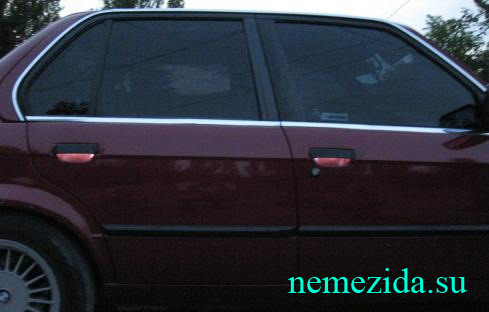

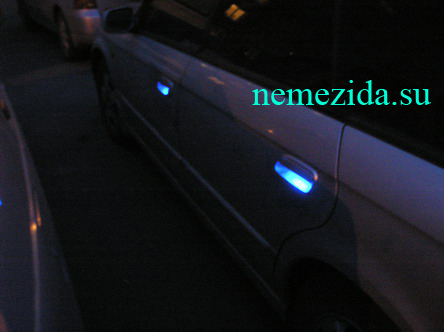

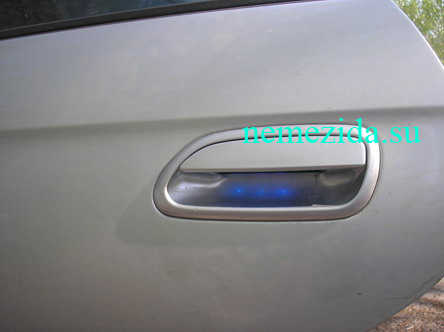

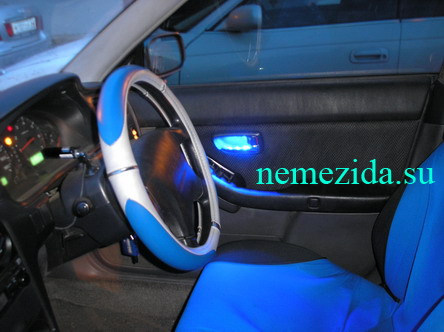

    Все. Вот итог.
Подсветка дверных ручек авто 1 Подсветка дверных ручек машины 2 Подсветка дверных ручек машины своими руками 3 Подсветка дверных ручек машины 4 Подсветка дверных ручек машины 5 Подсветка дверных ручек машины 6 Подсветка дверных ручек автомобиля 7







г.Красноярск. Май 2010 г.
