Статьи  ->  Решение проблемы с радиоповторителем С2000-РПИ (Болид)

    В распределенных системах охранно-пожарной сигнализации широко используется радиоповторитель интерфейсов С2000-РПИ (производство НПО "Болид"). Но у некоторых образцов этого изделия имеется значительный недостаток: это "зависание" устройства через пару часов работы. Поиски по форумам особо не помогли решению этой проблемы. Спасало только одно - принудительная перезагрузка радиоповторителя путем отключения питания после пропадания связи с подключенными к нему приборами. Для автоматической реализации этой затеи рассматривались два варианта решения проблемы - программный и аппаратный.

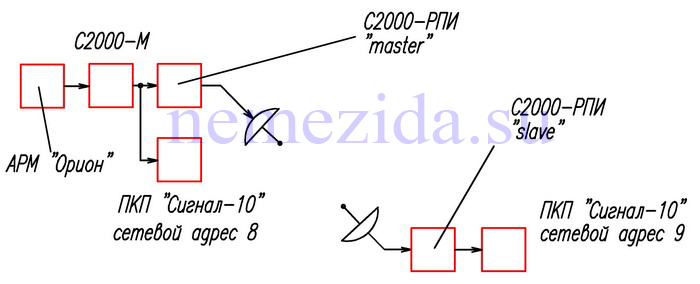

    Программный способ имеет ряд недостатков, но, в принципе, вполне работоспособен. Для его реализации требуется, чтобы в системе использовалось АРМ "Орион" с подключенным к нему по интерфейсу RS-485 приемо-контрольным прибором, например ПКП "Сигнал-10". С помощью радиоповторителей организуется связь также с ПКП такого же типа (для примера). Сетевые адреса устройств указаны на схеме. Помимо этого необходимо, чтобы в приборе 8 имелся хотя бы один неиспользуемый шлейф с подключенным к нему оконечным резистором (например, шлейф №10), а в приборе 9 - свободный релейный выход (скажем, реле №1).
Решение проблемы с радиоповторителем С2000-РПИ

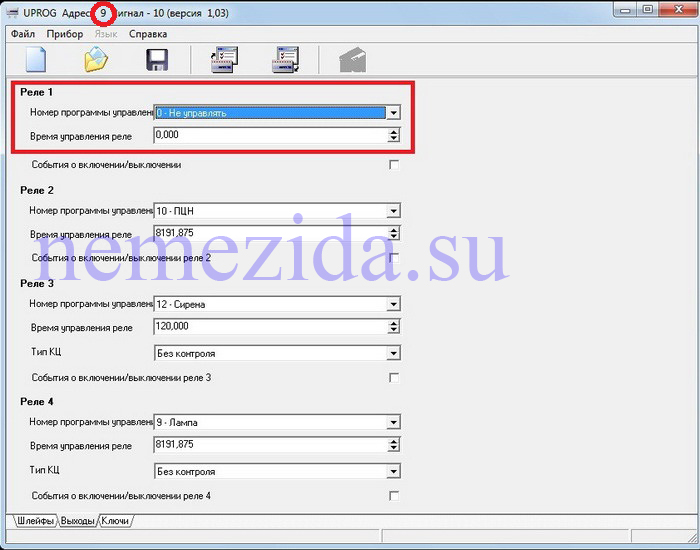

С помощью программы uprog.exe (имеется на сайте "Болида") отключаем в приборе "Сигнал-10" №9 управление реле 1.

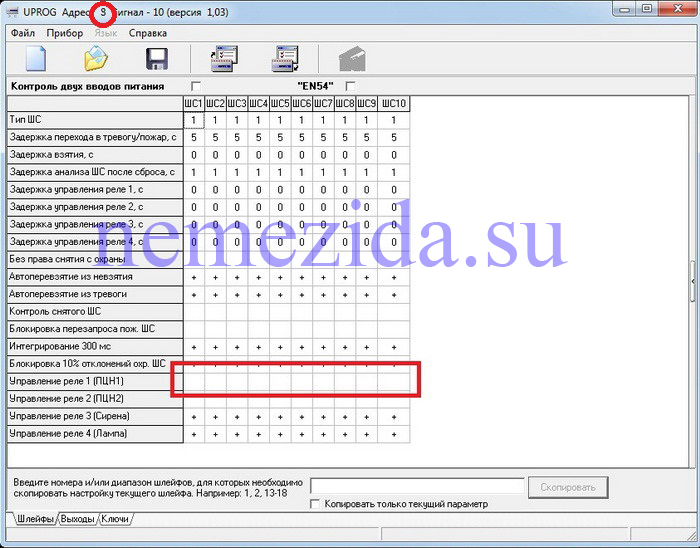

Конфигурация прибора 9 для решения проблемы с зависанием С2000РПИ
Конфигурация прибора Сигнал-10 для решения проблемы с зависанием С2000-РПИ

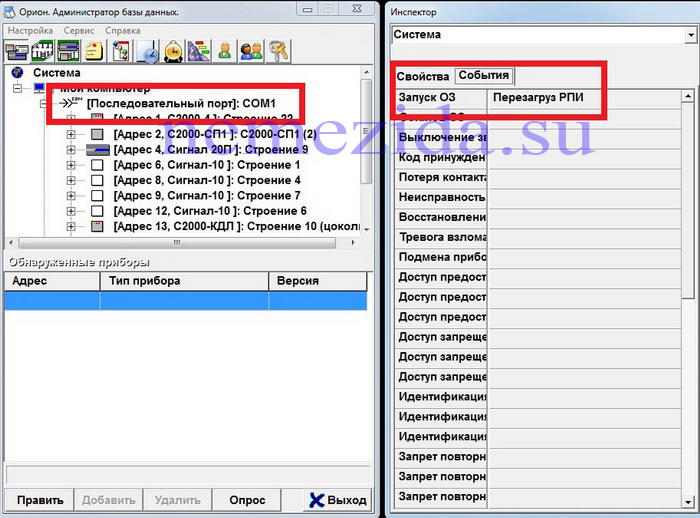

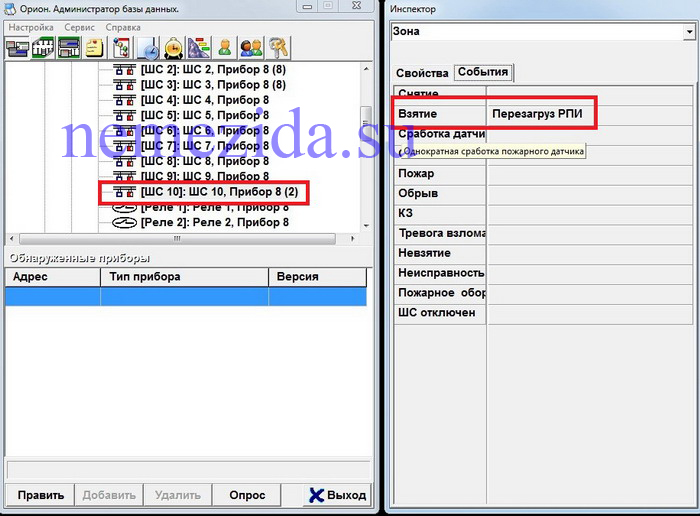

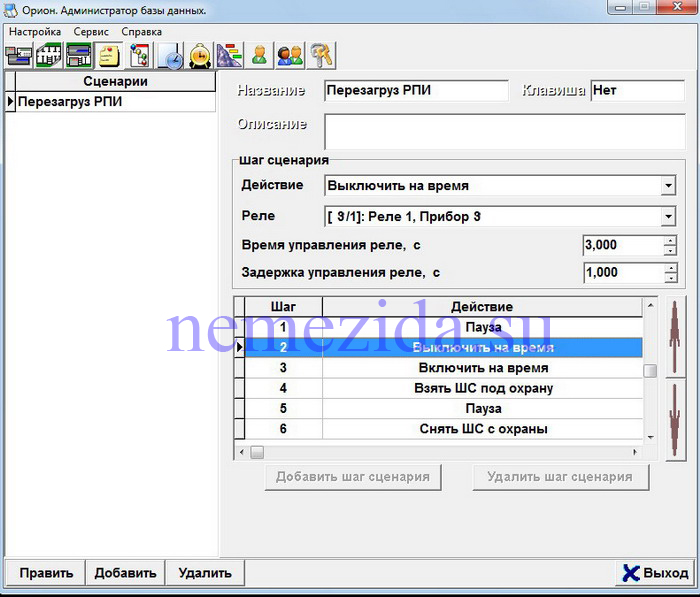

В "Администраторе базы данных" АРМ "Орион" создаем нижеуказанный сценарий. Назовем его "Перезагруз РПИ". Назначение его таково. При запуске "Оперативной задачи" мы выдерживаем паузу длительностью 450 секунд, на три секунды отключаем реле 1 в ПКП №9, берем под охрану шлейф №10 в ПКП №9. Событие "Взятие ШС" запускает сценарий повторно, что дает нам замкнутый цикл. В результате работы этого сценария мы следующий периодический режим работы реле №1 в ПКП №9 - 450 секунд замкнуто, 3 секунды отключено.
Сценарий в АРМ Орион
Сценарий для перезагрузки С2000-РПИ
Сценарий для управления питанием
После написания сценария запитываем С2000-РПИ через реле №1 прибора №9, в результате чего получаем периодическую перезагрузку повторителя.

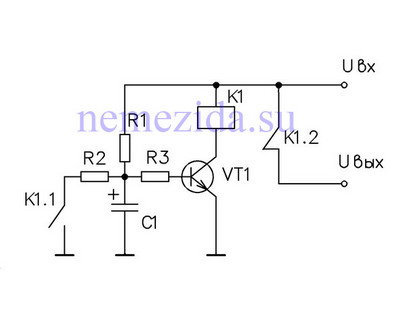

    Аппаратный способ более прямолинейный, но более надежный. Для его реализации соберем радиосхему изображенную ниже, представляющую из себя импульсный автогенератор.
Сценарий в АРМ Орион, Болид
Функция этой схемы проста: подавать напряжение питания на С2000-РПИ и периодически его отключать. Типы применяемых элементов в схеме: транзистор VT1 - любой маломощный биполярный с проводимостью n-p-n. Я установил транзистор МП37, коробка которых у меня валяется еще со школы. Резистор R1 - 30 кОм, резистор R2 - 20 Ом (мощность не менее 0,5 Вт), резистор R3 - 12 кОм. Конденсатор - 22000мкФx25В. Реле К1 также любое электромагнитное с напряжением обмотки 12В. Подойдет BT-2SU, РЭС9 или РЭС47. На вход схемы Uвх подается постоянное напряжение +12В, а с выхода Uвых снимается напряжение для питания С2000-РПИ. Время работы (подачи питания) зависит от произведения R1C1, и равна примерно двум минутам. Далее следует отключение питания примерно на одну секунду и вновь осуществляется подача постоянного напряжения 12В.
Автогенератор импульсный

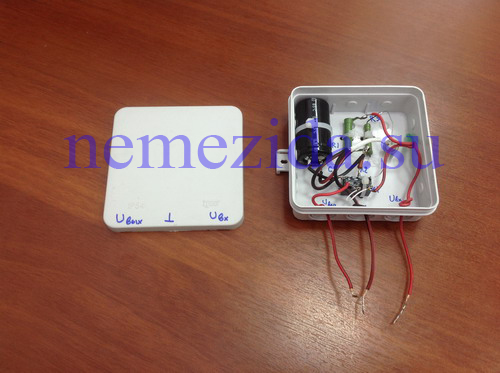

Питание С2000РПИ

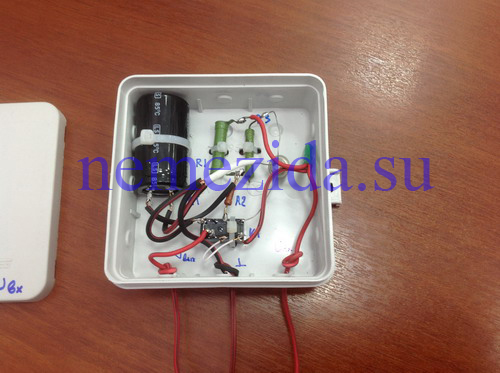

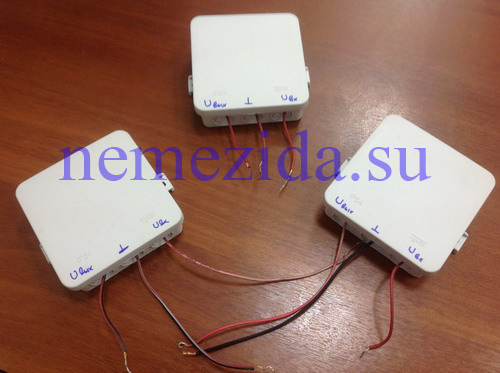

Автогенераторы в сборе для С2000РПИ


Nema Toki Evalvi@mail.ru, г.Красноярск. Март 2013 г.
