Статьи  ->  Как найти место замыкания (повреждения) кабеля в земле

    Пару лет нашей организацией был установлен шлагбаум на одном предприятии в центре города. Недавно обнаружилось, что кабель, по которому подается питание 220В на шлагбаум получил повреждение. Симптоматика была проста - внезапно отключился автомат питания. Внешних повреждений в местах прокладки кабеля не было, земляные работы рядом не велись. Омметр показывал короткое замыкание фазного провода на ноль и землю.

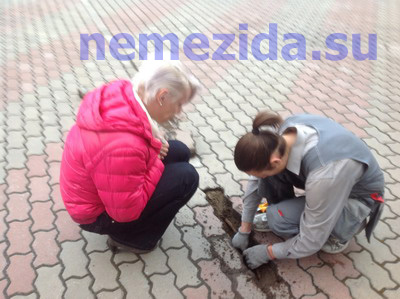

    Вскрывать брусчатку и копать чернозем на морозе не было никакого интереса, поэтому возникла Нахождение места замыкания (повреждения, кз) кабеля в земле
задача, требующая экспресс-ответа: как оперативно найти способ, позволяющий отыскать место замыкания кабеля в земле.

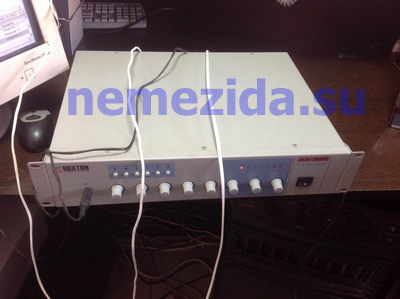

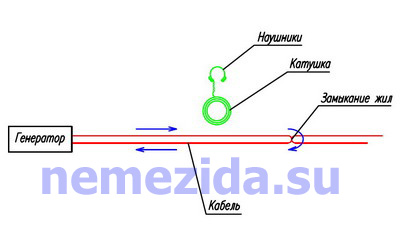

    Для реализации этой затеи было использовано следующее. Фазный и нулевой провод кабеля Генератор для поиска места замыкания (повреждения) кабеля в земле

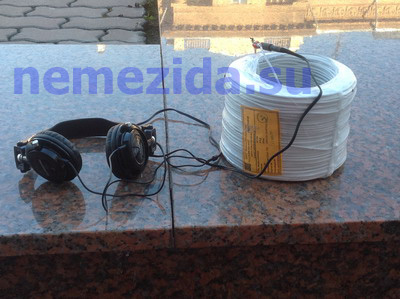

подключаем к низкоомному (4 Ом) выходу мощного (360 Вт) усилителя низкой частоты, на вход которого подавался сигнал с обычного mp3-проигрывателя. В качестве детектора было изобретено Отыскание кз в кабеле
простейшее устройство, представляющее из себя 200-метровую бухту провода КСВП 4х0,5, концы которой были подключены к высокоомным наушникам. Равенство сопротивлений обмотки катушки и сопротивления наушников обеспечивает максимальную чувствительность этого детектора.

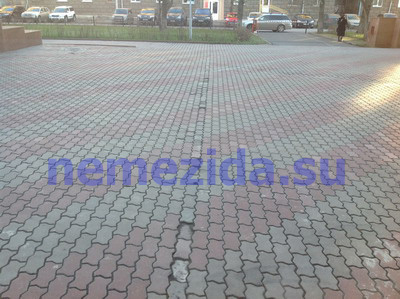

Определение места пореждения в кабеле

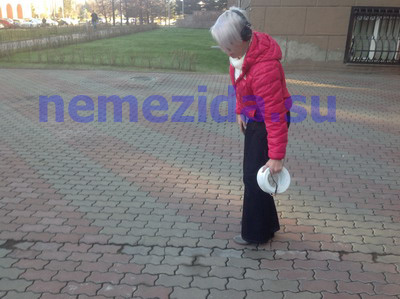

    Итак, начинаем поиск повреждения (короткого замыкания, КЗ). На проигрывателе врубаем дабстеп или индастриал. Усилитель выкручиваем на максимум. Если на нем срабатывает защита - организуем на его выходе добавочное сопротивление из десятка-другого метров медного провода диаметром 0,5 мм. Надеваем Поиск замыкания в проводе
наушники, берем катушку в руки и идем вдоль трассы, где проложен кабель. Плоскость витков катушки должна совпадать с линией прокладки кабеля и, тогда в полном соответствии с законом Фарадея, в нашей катушке будет наводится индукционный ток. Протекая через обмотки наушников, этот ток позволял мне слышать убойный музон с проигрывателя. Методика поиска была проста: если слышу звук - то до места обрыва еще далеко, если звук пропал - то место обрыва как раз под катушкой.

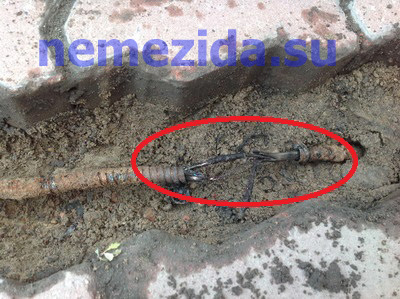

Определение места кз в кабелеОпределение места пореждения в кабеле





г.Красноярск. Октябрь 2013 г.
