База знаний  ->  Онлайн расчет сопротивления кабеля, падения напряжения, мощности

    При разработке систем безопасности и электроснабжения возникает необходимость определения (расчета) сопротивления проводника постоянному току и нахождение падения напряжения на нем. Это можно сделать с помощью данного расчета (калькулятора сопротивления и падения напряжения).

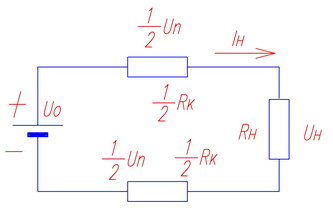

    Рассмотрим следующую простейшую схему (см. рис). Нагрузка с сопротивлением подключена к источнику постоянного напряжения Uo посредством провода (кабеля). Сопротивление кабеля равно (складывается из сопротивлений прямого и обратного провода). По цепи протекает ток нагрузки и создает падение напряжения на сопротивлении нагрузки. Также падение напряжение Uп создается и на самом проводе. На нагрузке и кабеле выделяется определенная мощность в виде тепловой энергии (в общем случае).
    Все величины связаны между собой законом Ома для участка цепи.

Онлайн расчет сопротивления кабеля и падения напряжения, мощности Тип кабеля (провода)


Длина кабеля (провода)
  м

Напряжение Uo
  В

При необходимости введите один из параметров нагрузки:

Сопротивление нагрузки Rн
  Ом
или ее мощность при напряжении Uo
  Вт
или ток, потребляемый от источника напряжения Uo   А

Сопротивление кабеля Rк
 Ом
Ток нагрузки Iн
 А
Падение напряжения в кабеле Uп
 В
Мощность, выделяемая на нагрузке
 Вт
Мощность, теряемая в кабеле
 Вт, что составляет

 %












Постоянный адрес страницы  http://online_raschet_padeniya_napryazheniya_soprotivleniya.htm



Онлайн расчет сопротивления кабеля, падения напряжения, мощности.
