База знаний  ->  Расчет линии с распределенной нагрузкой

При разработке различных электронных систем или систем электроснабжения частенько появляется необходимость электропитания нескольких потребителей (нагрузок), параллельно подключенных к одной линии. В следствии падения напряжения в питающих проводах, уменьшается и напряжение на потребителях (нагрузках) в зависимости от длины линии, тока или сечения проводов.

Например, такая ситуация может возникнуть при подаче питающего напряжения на несколько видеокамер, находящихся на одном линии электропитания. В результате чего мы можем получить неприятный эффект: чем дальше видеокамера находится от источника питания, тем меньше питающее напряжение на ней, что зачастую приводит к отключению устройства. Тот же самый эффект мы можем получить, подключив параллельно кучу лампочек к линии электропитания. Чем дальше находится лампа, тем слабее она светит.

В общем, нужда определения сечения кабеля и прочих параметров распределенных систем возникала у меня регулярно, а рассчитывать все эти гирлянды в экселе поднадоело. Решила написать этот онлайн калькулятор. Честно говоря, эта идея возникла давным-давно, но мне не хватало ни ума, ни времени, чтобы воткнуться в Javascript или PHP для реализации этой задумки. И только на днях этот барьер был преодолен. Калькулятор ориентирован на то, что распределенная линия проложена медным кабелем. Если надо другой металл или сплав (алюминий или, например, биметалл) - пишите, потом добавлю возможность выбора (уже добавила, прим. от 03 февраля 2021 г.)

...Блин, только заметила, что все это дело работает не во всех версиях Firefox. Буду думать, как это поправить.

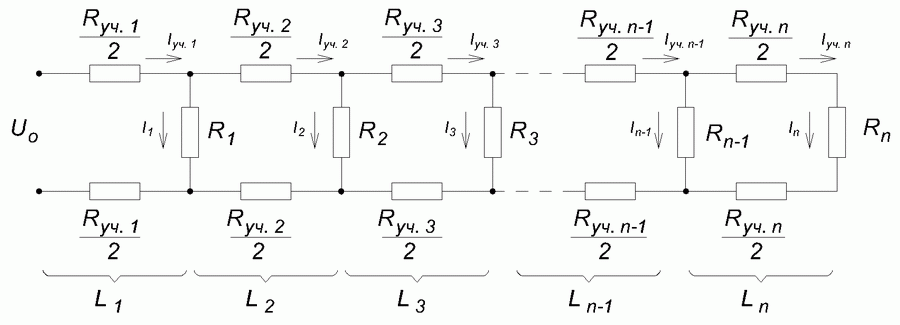

Для использования калькулятора вдумчиво смотрим на чертеж и заполняем соответствующие поля.

Линия с распределенной нагрузкой

Вводим количество потребителей (нагрузок Ri) на линии. Учитываем все, что хотим повесить на нее и запитать.

  шт.

Напряжение, подаваемое на линию, Uo

  В

Материал линии



Жмем кнопку "Далее" и в появившейся таблице вводим прочие параметры линии: номинальную мощность каждого потребителя (резистора), длины участков линии и сечения проводов на участках. Если не знаем номинальную мощность потребителя, то ее придется рассчитать как произведение номинального напряжения и номинального потребляемого тока. Оба параметра можно взять в инструкции (паспорте) на потребитель.



Номер потребителя RНоминальная (паспортная) мощность потребителя, ВтДлинa участка, Li (м)Сечение провода на участке, Si (мм2)

После ввода параметров нагрузок на линии нажмите кнопку "Расчет линии с распределенной нагрузкой". Внизу таблицы результатов расчета отобразится график распределения мощностей вдоль линии. Для корректировки вводных данных и очистки результатов расчета нажмите "Очистить таблицу результатов расчета".




Номер потребителя RНапряжение на потребителе, Ui (В)Сопротивление потребителя, Ri (Ом)Ток, протекаемый через потребитель, Ii (А)Фактическая мощность, выделяемая на потребителе, Pi (Вт)Сопротивление участка линии, Rучi (Ом)Ток в участке цепи Iучi, (A)Эквивалентное сопротивление участка линии, Ом






Диаграмма распределения мощностей, выделяемых на потребителях в линии с распределенной нагрузкой

Если бы ваш браузер поддерживал CANVAS, то тут бы был шикарный график мощностей, выделяемых на резисторах в линии с распределенной нагрузкой





Постоянный адрес страницы  http://nemezida.su/online_raschet_liniy_s_raspedelennoy_nagruzkoy.htm



Онлайн расчет (калькулятор) параметров линии с распределенной нагрузкой. Определение тока, напряжения и мощности каждого потребителя (резистора) на линии электропитания.
